深圳风采2019016:基于云服務的風電機組設備健康管理系統

發表時間:2016-12-16 00:00

深圳风采井盖最新生产工艺 www.xoyarm.com.cn 基于云服務的風電機組設備健康管理系統


      在未來5年,海上風電、太陽能及風光互補等領域業務也將快速發展,而這些領域相應的設備管理服務與產品蘊藏著廣闊的市場前景;風電裝機容量不斷快速增長,使風電產業鏈中的相關配套產業得到發展。


      以風電行業發展較成熟的歐洲和美洲市場為例,許多風電項目建設完成后,將設備委托專業運行管理公司維護,設備運行管理市場逐漸發展為一個新興的產業。預計在未來一段時間,我國風電設備運行檢修市場需求也將不斷擴大,可以提供專業化設備運行監測、檢修服務的高科技公司也將逐步成熟。



  然而,風電機組作為復雜的機電設備,在生命周期中會出現各種各樣的難題:

  1. 機組建設與運維、設備管理脫節,無法做到全生命周期閉環管理,發生事故難以溯源

  2. 大規模風電機組面臨出保后的設備維護

  3. 事后分析,缺少預警,防患與未然手段匱乏

  4. 故障分析數據少,技術手段落后

  5. 出保后機組保障、運維難度大,第三方運維水平參差不齊

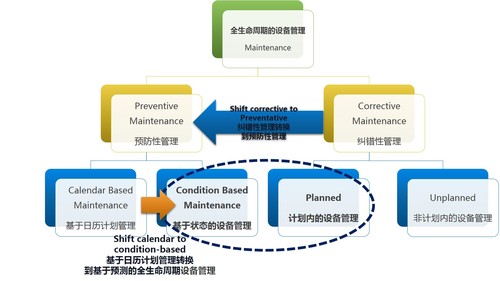

    因此,只有將設備健康納入生命周期管理,防患于未然,才是風電后市場未來的發展之路。

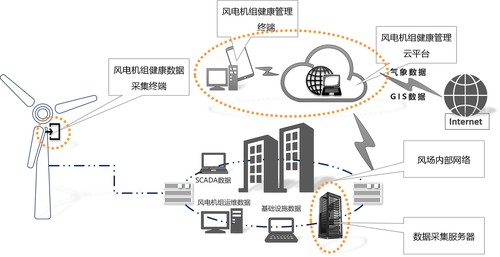

系統構成:

  風電機組設備健康在線診斷系統

                                   ?振動在線監測

                                   ?油品在線監測

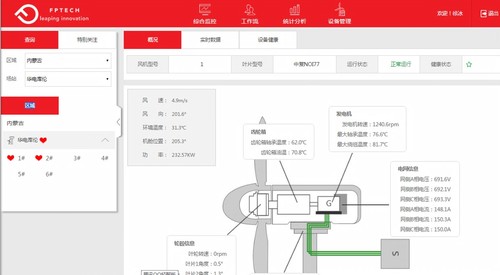

                                   ?數據監測平臺

                                   ?健康診斷建議









  風電機組設備健康監測實時分析終端

                                   ?振動數據分析

                                   ?油品數據分析

                                   ?多維分析模型

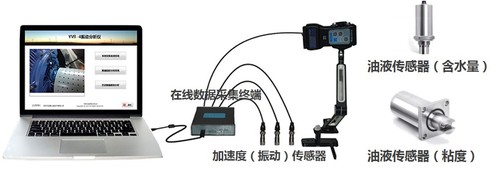

采集產品特性:

  內置ISO10816國際振動判斷標準,可設置閥值自動報警l分體設計,特別適合現場長時間持續性監測l另有8、16、32通道產品可選;可個性化定制系統開發

      產品參數:

  采樣精度為24位,共4個通道;l連續采樣,每通道最大采樣率為12.8kHzl采集器工作環境:-40℃-70℃

  傳感器特性:

      加速度傳感器:/螺紋連接,標配傳感器靈敏度為100mV/gl測量范圍0-50gl頻率范圍0.4-10kHzl工作環境-50℃-120

      油液傳感器:進口探頭,精準測量粘度、密度與溫度多至八參數輸出的在線監測傳感器;密度精度0.001g/cm3;粘度范圍0.3~400mPa?s,精度2%;寬廣的容許流體溫度(-40~120℃);快速響應,數據刷新頻率僅需1s;不銹鋼,優良的耐化學腐蝕和耐壓特性,測量不受外部振動影響,適合在線監測魯棒性要求l任何活動件,無消耗件,有效使用壽命10年以上;結構小巧、便于系統集成、現場校準集成模組l通過CE、ASTM1657等多種認證及檢測標準。

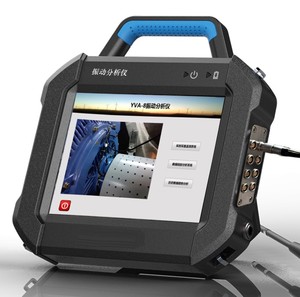

智能終端特性:

  采樣參數:

              ■采樣精度24位,8個振動通道和1個轉速通道

              ■連續采樣,單通道最大采樣率為51.2kHz

              ■工作溫度:-10℃-50℃

    存儲參數:

              ■可存儲原始數據,保存為tdms格式

              ■可連續存儲特征值數據,保存在數據庫中

  回放功能:

              ■波形回放,模擬mp3回放方式

              ■振動信號的聲音回放、分析功能回放

              ■特征值歷史趨勢分析

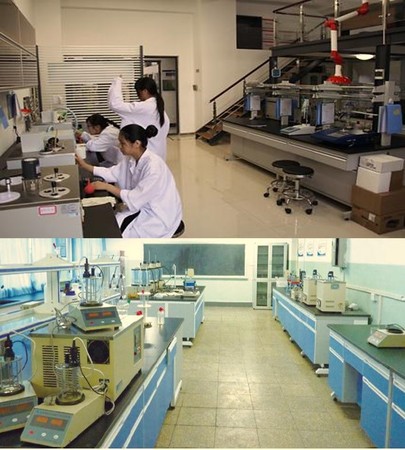

  風電機組油液檢測實驗室

                                       ?參數提取

                                       ?理化分析

                                       ?鐵譜分析

                                       ?光譜分析

      基于油液分析的設備狀態監測技術被廣泛應用于各種大型用油設備的狀態監控及維護保養工作中。多數情況下,風電機組運營維護企業會借助油液分析實驗室完成油液檢測工作。建立自己的油液分析實驗室,培訓專門油液分析診斷人員,提供即時狀態監測。分析設備問題原因,促進風電機組的設計、生產、維護、維修水平提升,對實現風電機組全生命周期管理意義重大。

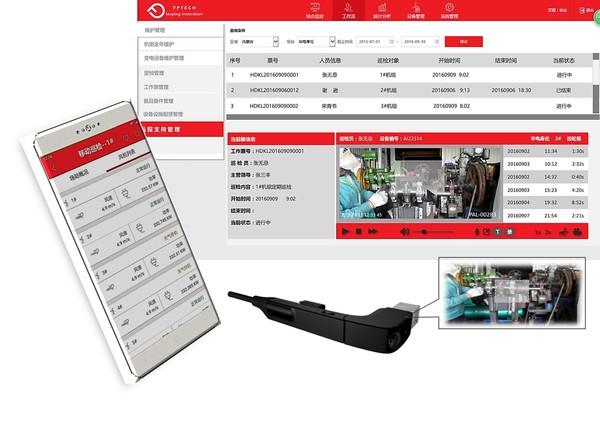

  風電機組智能運維系統

                                   ?運維管理

                                   ?統計分析

                                   ?工作流

                                   ?資產管理


      風電運維行業成本構成包括人工成本、管理成本、生產維護成本、技改更新成本;專業化、集約化的運維管理可以有效增強設備維護能力,提高設備健康水平,降低上述成本,創造行業價值;尤其是采用互聯網、信息化的高科技運維企業,可以通過技術手段提高運維管理水平;這些運維企業不僅對風機的狀態更加了解,能夠科學的制定運維檢修方案;而且能夠更加有效的對運維人員、車輛、備品備件、過程成本進行管理與控制,從而全方位的提高行業水平。
